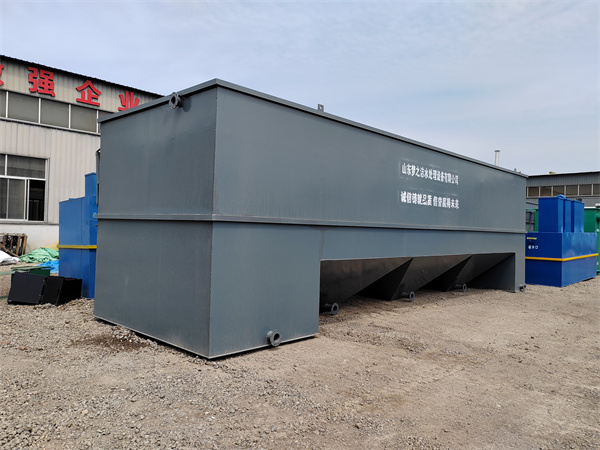

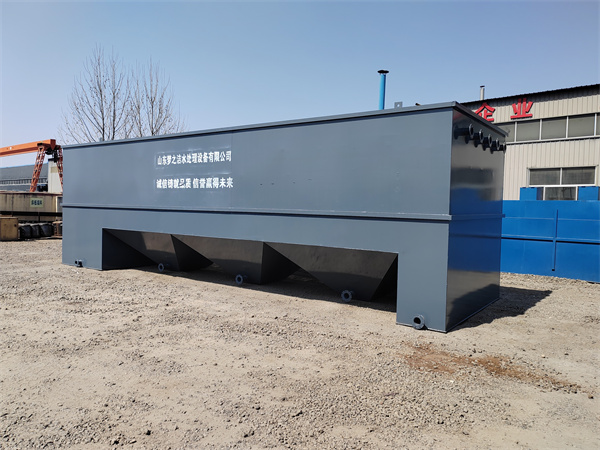

脫硫脫硝系統要排放一定量的廢水，進入脫硫廢水處理系統，經中和、反應、絮凝以及脫水等處理過程，達標后進入脫硫系統綜合利用。

一、處理步驟

脫硫廢水的處理方案按如下步驟進行：

氫氧化鈉    有機硫  FeClSO4 助凝劑          鹽酸

脫硫廢水 ?中和箱 ? 沉降箱 ? 絮凝箱 ?  板框壓濾機 ? 濾液回用

1）用氫氧化納進行堿化處理，通過設定最優的pH值范圍，使得部分重金屬以氫氧化物的形式沉淀出來。

2）通過加入有機硫化物，使某些重金屬如鎘和汞沉淀出來。

3）通過添加絮凝劑及助凝劑，使固體沉淀物以更易沉降的大粒子絮凝物形式絮凝出來。

4）采用板框式壓濾機將所得氫氧化物泥漿脫水。

6.1 廢水處理系統供貨為工藝系統設備、系統內儀表控制設備、PLC、系統內電氣設備總體供貨。

二、工藝設備供貨范圍

中和箱、反應箱、絮凝箱、板框壓濾機、各類加藥裝置、酸儲罐、各類水泵、各類閥門、各類管道、各類攪拌器、安全淋浴器、酸霧吸收器、各轉動設備的配套電動機等。

·所有管道、管件、管道連接件、管道支吊架；

·操作平臺及轉欄、爬梯；

·所有設備基礎底板、地腳螺栓、地腳螺栓盒及埋件；

·所有用于機械設備緊固和安裝所需材料以及螺栓；

·所有接口處的法蘭及反法蘭，以及配套緊固件；

·所有轉動設備的電動機、變頻器及共同底座隨主設備供貨；

·所有技術資料；

·技術服務(包括設計配合、質量管理細則的編制、協助DCS組態)；

·設備包裝、運輸、保險；

·所有施工及安裝；

三、儀表控制設備供貨范圍

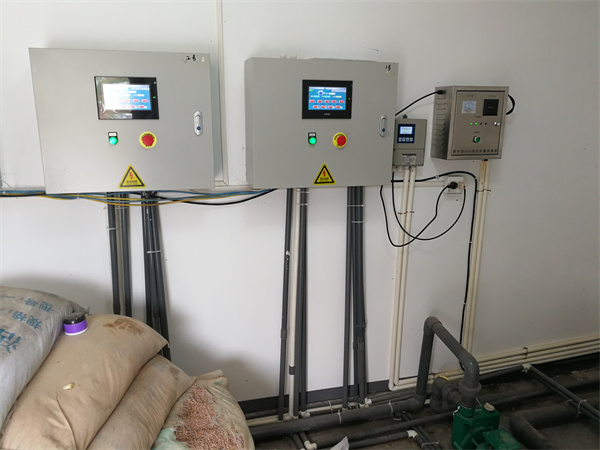

廢水處理系統內的所有測量儀表、PH計、變送器、分析儀表、執行機構、DCS等.包括廢水處理系統內所有配套的接線盒、儀表保護箱，箱柜的防護等級應滿足IP65。

四、電氣設備供貨范圍

包括但不限于廢水MCC柜、就地電控箱、變頻器柜、就地按鈕、動力及控制電纜、電纜橋架、界區內防雷接地、電纜防火阻燃。

五、潤滑脂（或油）：

提供第一次清洗、加注的及調試和試運行期間所用的潤滑脂或油。

六、規范標準

設備的制造和材料應符合下列標準、規范、規定的最新版本的要求，但不僅限于此。

《襯塑（PP、PE、PVC）鋼管和管件》HG20538；

《電廠用水處理設備質量驗收導則》DL_T543-2009；

《電廠動力管道設計規范》GB50764-2012；

《水處理設備:技術條件》JB2932-1999；

《壓力容器焊接規程》NB47015-2011；

《鋼制焊接常壓容器》NB47003.1-2009；

《鋼制壓力容器》GB150-2011；

《電力建設施工技術規范第6部分水處理及制氫系統設備》DL5190.6-2012；

《水處理設備性能試驗總則》GB/T13922.1；

《化工設備、管道外防腐設計條件》HG20679-1990；

《壓力容器涂敷與運輸包裝》JB4711-2003；

《橡膠襯里化工設備》HG20677-1990；

GD2000《火力發電廠汽水管道零件及部件典型設計手冊》

GB/T9116.1-2011《平面、突面帶頸平焊鋼制管法蘭》

HG21501《襯膠鋼管和管件》

HG20538《襯塑(PP、PE、PVC)鋼管和管件》
